Назначение АГЗУ.
Автоматизированные групповые замерные установки (АГЗУ) типа «Спутник» предназначены для автоматического измерения дебита жидкости добывающих скважин, осуществления контроля за работой скважин по наличию подачи жидкости и блокировки скважин при аварийном состоянии технологического процесса или по команде с диспетчерского пункта.
В системе сбора нефти и газа, АГЗУ устанавливается непосредственно на месторождении. К АГЗУ по выкидным линиям поступает продукция с нескольких добывающих скважин. К одной установке, в зависимости от её конструкции, может подключаться до 14 скважин.
При этом поочередно осуществляется замер дебита жидкости по каждой скважине. На выходе из АГЗУ продукция всех скважин поступает в один трубопровод — «сборный коллектор» и транспортируется на дожимную насосную станцию (ДНС) или непосредственно на объекты подготовки нефти и газа.
Установки изготавливаются следующих базовых модификаций:
- Спутник AM 40-8-400
- Спутник AM 40-10-400
- Спутник AM 40-14-400
- Спутник Б 40-14-400
Установки «Спутник Б40-14-400» дополнительно снабжены насосом-дозатором и емкостью для химических реагентов. Установки дополнительно могут при наличии счетчика газа АГАТ-1 измерять количество отсепарированного газа, а при наличии влагомера определять содержание воды в жидкости, добываемой из скважин.
Рассмотрим маркировку АГЗУ на примере установки «Спутник AM 40-8-400»:
40 — максимальное рабочее давление, в кгс/см2 .
8 — количество подключаемых скважин.
400 -максимальный измеряемый дебит скважины по жидкости в м3/сут.
AM 40-8-400 AM 40-10-400 | AM 40-14-400 | Б 40-14-400 | ||
Количество подключаемых скважин | 8 | 10 | 14 | 14 |
Пропускная способность, м3/сут. | 1-400 | 1-400 | 1-400 | 1-400 |
Рабочее давление, МПа | 4,0 | 4,0 | 4,0 | 4,0 |
Г азосодержание нефти при обводненности до 5%, нм3/т | 60 | 60 | 60 | 60 |
Кинематическая вязкость нефти, м2 /с | до 120×10т6 | до 120×10т6 | до 120×10т6 | до 120xia6 |
Обводненность, %, в пределах | от 0 до 98 | от 0 до 98 | от 0 до 98 | от 0 до 98 |
Содержание парафина, объемное, % | до 7 | до 7 | до 7 | до 7 |
Содержание сероводорода, объемное, % | до 2 | до 2 | до 2 | до 2 |
Температура рабочей среды, °С, | от +5 до +70 | от +5 до +70 | от +5 до +70 | от +5 до +70 |
Количество механических примесей, мг/л. | не более 3000 | не более 3000 | не более 3000 | не более 3000 |
Размер механических примесей, мм, | не более 5 | не более 5 | не более 5 | не более 5 |
Погрешность измерения, % | ±2,5 | ±2,5 | ±2,5 | ±2,5 |
Потребляемая мощность, кВт, | до 10 | ДО 10 | до 10 | до 10 |
Габаритные размеры, мм -технологического блока -аппаратурного блока | 5350*3200*2650 1960x1730x2350 | 5850x3200x2650 1960x1730x2350 | 6350x3200x2650 1960x1730x2350 | 6350x3200x2650 1960x1730x2350 |
Масса, кг, не более -технологического блока -аппаратурного блока | 5970 1020 | 6455 1020 | 7900 1020 | 7900 1020 |
Обозначения стандартных грузовых контейнеров
Для удобной идентификации грузовой многооборотной тары стандарта ISO 6346:1995 (российский аналог – ГОСТ Р 52524-2005) были введены следующие обозначения:
- DC – dry container – сухогрузный модуль;
- GP – general purpose – общего назначения;
- DV – dry van – сухой фургон;
- St – стандартная тара.

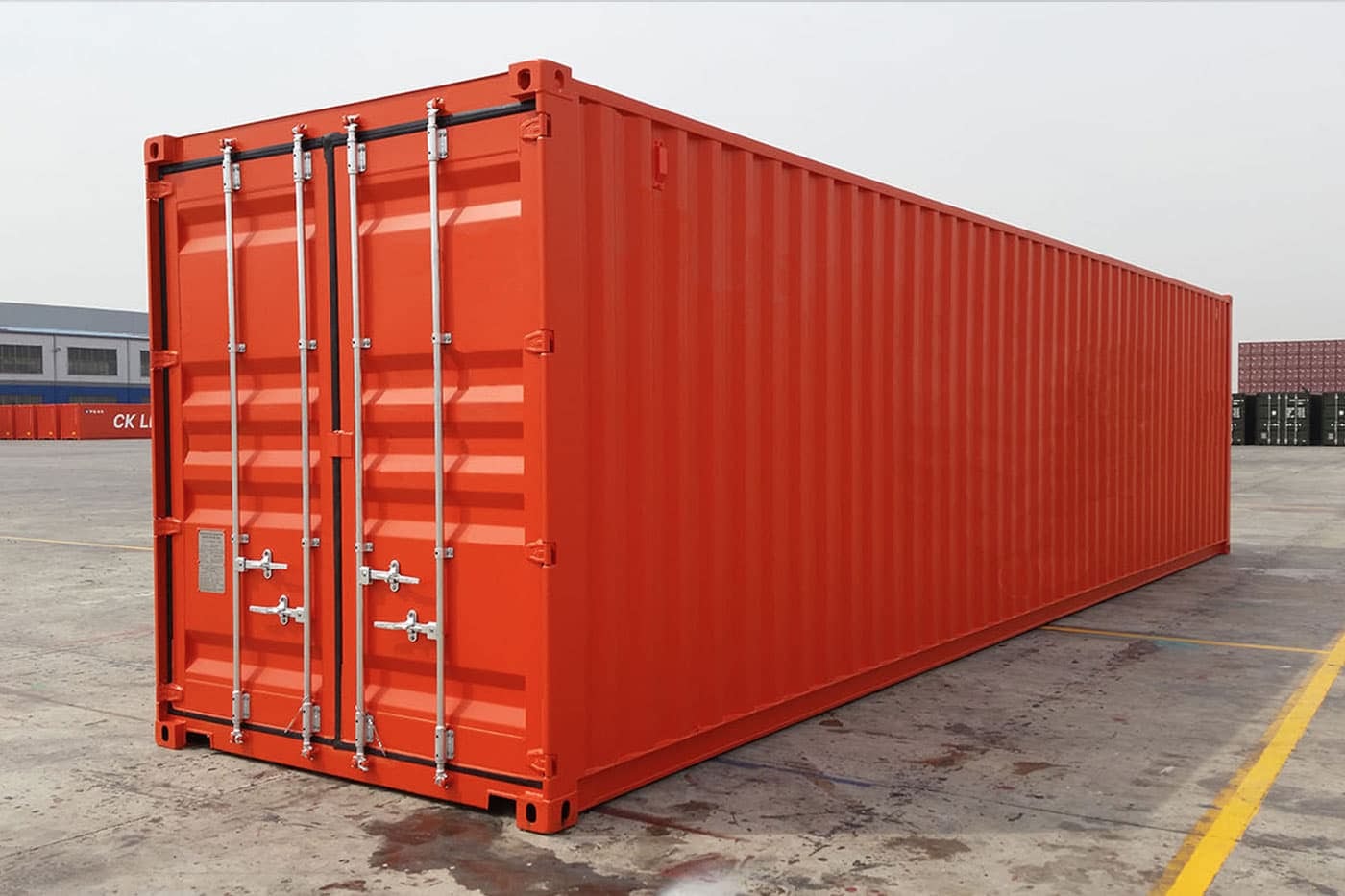

Все перечисленные типы контейнеров в общих случаях характеризуют одну и ту же тару. Контейнеры общего назначения международного стандарта ISO предусматривают загрузку груза через торцевые двери и его закрепление внутри модуля. Также для обозначения различных типов контейнеров используются следующие буквенные группы:
- HC, HQ – высота такого модуля увеличена на 1 фут, по сравнению со стандартной тарой.
- PW – модуль, увеличенный по ширине до 2450 мм. Позволяет разместить рядом две паллеты шириной по 1200 мм.
- UT – с открытым верхом. Разновидности: OT – с откидным брезентовым верхом, HT – с открывающейся крышей из металла. Это контейнеры, используемые для длинных, высоких, громоздких грузов, которые можно загружать через верх.
- VH – общего назначения с вентиляционной системой.

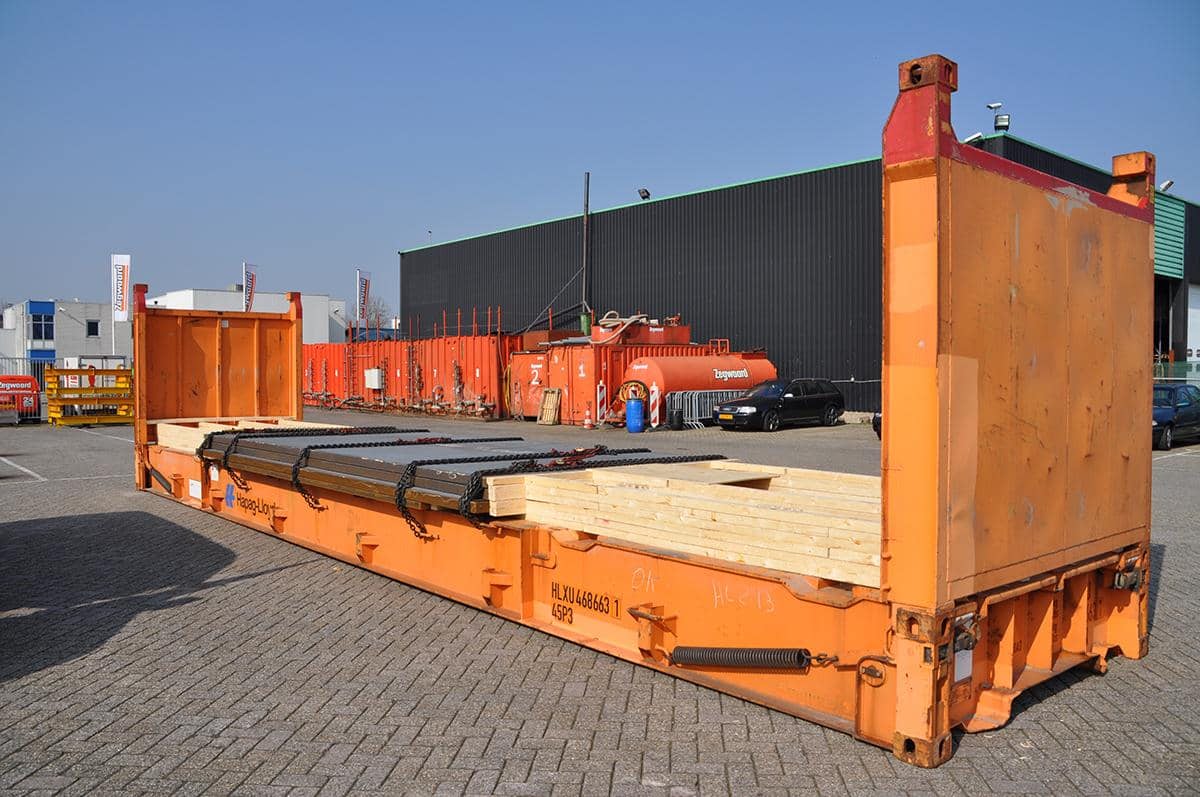

- PL, PF, PC, PS – платформа, используемая для перевозки длинных и тяжелых предметов. Представляет собой настил, по торцам которого зафиксированы складывающиеся стенки.
