Отпугиватель мышей своими руками: схема ультразвукового отпугивателя грызунов

Детали

Вместо телефонного капсюля BA1 типа ТК-67-НТ можно применить аналогичные капсюли типа ТА-56М, ТА-56, ТОН-2 или ТГ-7 с сопротивлением обмоток около 60 Ом. Диоды, конденсаторы и резисторы подойдут любого типа.

Диоды, конденсаторы и резисторы подойдут любого типа. Транзистор подойдет любой n-p-n , но лучше с минимальным падением напряжения между коллектором и эмиттером. В таком случае излучаемая мощность звукового сигнала будет больше без увеличения тока потребления отпугивателе кротов.

Микросхему D1 типа К561ЛЕ5 можно заменить зарубежным аналогом CD4001A, а типа К561ИЕ16 микросхемой CD4020B.

Другие варианты

Подобные устройства могут базироваться на различных излучателях, что обусловливает и существование многочисленных любительских электронных схем. Одна из таких схем показана на рис.2.

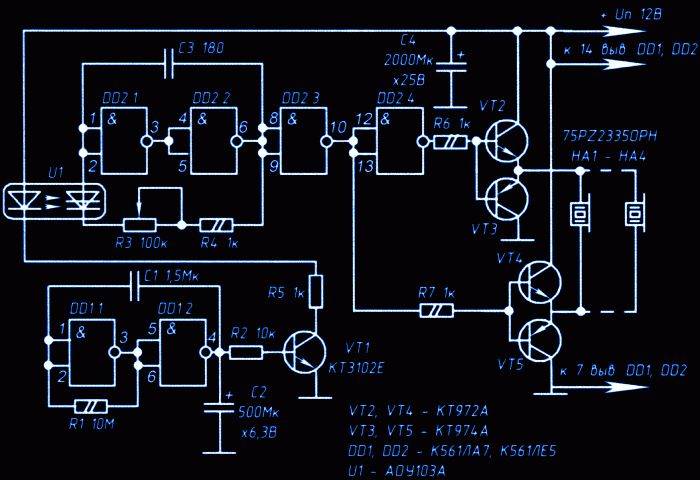

Рис.2. Схема ультразвукового отпугивателя

В основе ее лежат 2 элементарные логические микросхемы, транзистор и несколько других элементов. Сделанный самостоятельно отпугиватель отличается мизерным потреблением электроэнергии (3 элементов АА емкостью 1 Ач достаточно на 5-6 месяцев). Режим излучения: звуковой сигнал имеет частоту порядка 485 Гц и подается на 2 секунды с периодичностью 1 раз в 30 секунд.

Излучение обеспечивается генератором, состоящим из:

  • элементов DD1.1 и DD1.2;
  • делителя частоты на основе микросхемы DD2;
  • сумматора сигналов логического типа на базе DD1.3;
  • транзистора (VT1);
  • излучателя звука (BA1).

Частота колебаний устанавливается контуром из резистора R1 и конденсатора C1. Звуковой сигнал имеет прямоугольную форму. Нужная периодичность импульсов обеспечивается подачей их с выводов 1 — 3 и 15 через диоды на 12-й вывод элемента DD1.3, закрывая его.

Самодельные ультразвуковые отпугиватели различных грызунов опробованы многими любителями радиолектронных схем. Многочисленные отзывы указывают на то, что с их помощью можно эффективно решить проблему с мышами и крысами, незванно поселившимися рядом. Надо просто выбрать понравившуюся стандартную, простую схему и собрать ее своими руками.

Источники

  • https://vredinfo.ru/gryzuny/otpugivatel-myishey-svoimi-rukami
  • https://YDoma.info/samodelki/samodelki-ehlektronnye/samodelki-otpugivatel-gryzunov.html
  • https://zelenplaneta.ru/krysy-i-myshi/kak-sdelat-ultrazvukovoj-otpugivatel-myshej-i-krys-svoimi-rukami.html
  • https://parazitdoma.ru/sovety/ultrazvukovoy-otpugivatel-myshey-svoimi-rukami-shema
  • https://petse.ru/gryizun/myish_krys/ultrazvukovoj-otpugivatel-myshej-i-krys-svoimi-rukami.html
  • https://notklop.ru/myshi/sredstva-ot-myshej/otpugivatel-krys-i-myshej-svoimi-rukami/
  • https://stroi-obzor.ru/strojka/kak-sdelat-ultrazvukovoj-otpugivatel-gryzunov/
  • https://moezerno.ru/livestock/otpugivateli/ultrazvukovoj-otpugivatel-krys-i-myshej-svoimi-rukami.html
  • http://www.otpugiwateli.ru/skhema_otpugiwatelya.html

Знакомимся с чудом техники

Ультразвуковой отпугиватель мышей – это специальное устройство, генерирующее звуковые волны высокой частоты (ультразвук), которые якобы отпугивают грызунов. Ультразвуковой отпугиватель грызунов устанавливается в помещении, оккупированное вредителями, подключается в сеть и оставляется там  на некоторое время (2-3 недели). При этом вредители не погибают, а покидают помещение, так как испытывают неудобство из-за такого постоянного воздействия. Ультразвуковой отпугиватель крыс, по сути, тот же прибор, только мощнее. Существует огромное количество разнообразных ультразвуковых устройств от мышей. Ценовой диапазон приборов от грызунов варьируется от 500 рублей и до 10 тысяч, и даже больше.

Что необходимо знать для использования электронных отпугивателей

Использовать отпугиватель крыс и мышей, на самом деле, занятие непростое, с точки зрения продумывания и эффективности использования. Скажем так, не любое средство от мышей и крыс как ультразвуковое, так и магнитное, эффективно справится с задачей в любых условиях и обстановке.

Все устройства  против грызунов должны использоваться по определенным правилам, которые диктует наука и природа. Сами устройства должны обладать определенными характеристиками. Признаемся сразу – далеко не все то, что распространяется на рынке, подходит для эффективной защиты. Скажем даже больше, основная масса продаваемых устройств от грызунов – откровенное надувательство. Почему – вы поймете далее, прочитав эту статью.

Пока сделаем определенные промежуточные выводы.

Развод или действительно работает?

Скажем сразу – действительно работает. Если у вас не сработало, то вы или использовали плохой отпугиватель крыс и мышей, или, если устройство было 100% рабочим, использовали его не правильно. Принцип действия технологии действительно рабочий. Все грызуны не любят ультразвук и стараются избегать мест, где такие волны имеются

Но важно понимать, что эти волны должны быть определенной частоты, и причем постоянно меняться. Грызуны, если в этом месте много еды, привыкают или терпят одну и ту же частоту ради пропитания

Чаще такое явление есть у крыс.

Влияние ультразвука на вредителей

Ультразвук против мышей действует. Некоторые думают, что подобное устройство испускает какое-то излучение, которое губит животных.  Но это не правда. Прибор генерирует просто звуковые волны высокой частоты, которые человеческое ухо не воспринимает, а вот грызуны его слышат. Ультразвук от крыс тоже может быть эффективен. Конкретные животные по-разному реагируют на этот раздражитель.

Влияние ультразвука на людей и домашних животных

Здесь все индивидуально. По хорошему, человек вообще не восприимчив к ультразвуку, в отличии от грызунов, а также других мелких животных. Так что если вы все сделали правильно, и отпугиватель у вас рабочий, то мыши убегут. А вот ваши хомячки, крыски, морские свинки и т.д. будут чувствовать себя плохо. Они будут постоянно находится в состоянии беспокойства, паники, будут пытаться спрятаться или убежать, перестанут питаться. Были наблюдения, что у собак и кошек тоже иногда проявлялось беспокойство. Кстати, если у вас есть  хомячки или свинки, с их помощью вы узнаете, поможет ли избавиться от грызунов ультразвуковой прибор, который у вас есть.

Несколько слов об альтернативных устройствах

Среди ловушек для уничтожения тараканов наиболее популярны:

  1. 1. Клеевые: самые простые, дешевые, но малоэффективные при высокой степени зараженности. К тому же, они могут представлять определенную опасность для маленьких детей и домашних животных. Выпускаются в виде картонных домиков с клейким полом.
  2. 2. Инсектицидные ловушки-домики: в числе их преимуществ – безопасность, удобство применения. Недостаток – малый срок действия. Внутри ловушки таракана поджидает ядовитое «угощение». Съев его, насекомое погибает не сразу, а успевает добраться до своих сородичей, которые отравятся его токсичными останками.
  3. 3. Электрические ловушки. Это довольно простые устройства, представляющее собой пластиковый или металлический контейнер, имеющий токопроводящее дно. Привлеченные запахом приманки насекомые забираются в ловушку через маленькое отверстие в корпусе и, замыкая своим телом контакты, погибают под действием тока.

Способов борьбы с тараканами множество, выбор – за покупателем!

Действительно ли ультразвуковые отпугиватели изгоняют тараканов из квартиры? Как выбрать подходящую модель современного устройства для борьбы с вредителями? Тараканы до сих пор существуют рядом с человеком, информация об отпугивателе насекомых будет полезной.

1 На чем основывается работа?

В задаче устройства – создание высоких звуковых колебаний (частоты от 30 до 70 кГц), к которым чувствительны грызуны. Однако, если частота постоянная, то вредители могут адаптироваться. Поэтому частота ультразвука должна периодически меняться во всем диапазоне.

При работе прибора у особей наблюдается нарастание чувства опасности и тревоги, что заставляет их покидать насиженное жилище.

Универсальный ультразвуковой отпугиватель

Особенности ультразвукового отпугивателя:

  1. При использовании отпугивателя запрещаются иные методы борьбы, например яды, основанные на приманке животных и разные ловушки. Потому как с данным прибором, который создает дискомфорт для грызунов, у них противоположное воздействие.
  2. Ультразвуковые волны отталкиваются от твердых предметов и поглощаются мягкими. Следовательно, в более свободном и просторном помещении прибор наиболее эффективен. Через стены ультразвук не проходит, поэтому в каждую комнату потребуется отдельный отпугиватель.
  3. Устройство на батарейках в неотапливаемых помещениях зимой применять не следует. Батарейки замерзнут при минусовой температуре.
  4. Для достижения максимального эффекта прибор должен работать беспрерывно в течение месяца.
  5. Отпугиватели во всех комнатах должны работать одновременно, чтобы грызуны не уходили из комнаты в комнату, а навсегда покинули дом.
  6. Для профилактики данное устройство не используют, поэтому его выключают после устранения всех вредителей.

1.1 Преимущества аппарата

К плюсам стоит отнести:

  1. Ультразвук отпугивает вредителей, но не уничтожает.
  2. Не применяются химикаты и яд.
  3. Потребляет мало энергии и долго служит.
  4. Удобный экономичный способ в борьбе с грызунами.
  5. Для людей безопасен.

1.2 Как сделать устройство своими руками?

Для тех, кто знаком с электроникой, сделать ультразвуковой отпугиватель мышей и крыс своими руками не составит особого труда. В интернете можно найти множество подробных схем и видео по сборке данного прибора. Зачастую устройство состоит из:

  • резистров переменных и обычных – понижают в сети напряжение, регулируют уровень выхода ультразвука;
  • транзисторов – создают частотный контур;
  • конденсатора – сглаживает пульсацию тока в сети схемы;
  • выключателя (тумблер) – включает и выключает устройство;
  • пьезоизлучателя – производит ультразвуковые сигналы — главный элемент устройства;
  • диодов – защищают отпугиватель от неверного подключения к питанию;
  • элемента питания – крона либо блок питания.

1.3 Этапы работы

Существует несколько вариантов сборки ультразвукового отпугивателя грызунов своими руками. Выбирать конкретную схему нужно исходя из мощности будущего устройства, имеющихся деталей, навыков в пайке и многого другого.

Однако, не зависимо от выбранного вами способа сборки, общий алгоритм действий будет следующим:

Схема ультразвукового отпугивателя

  1. Выберите чертеж отпугивателя, исходя из ваших личных потребностей.
  2. Купите необходимые радиодетали. Некоторые детали вы вполне сможете найти дома. К примеру, динамик можно выпаять из старого приемника или магнитофона.
  3. Подготовьте паяльник и вспомогательные вещества (олово, канифоль, флюс, кислоту и т.д.).
  4. Спаяйте основу ультразвукового отпугивателя – симметричный мультивибратор, согласно выбранной схеме.
  5. Подключите динамик и элемент питания. В динамике должен появиться слегка уловимый писк.
  6. Если писка в динамике нет, или он слишком сильный, нужно, соответственно повышать или понижать частоту устройства. Делается это при помощи повышения или понижения емкости конденсаторов на 0,1 мкф.

1.5 Что еще нужно знать?

В кладовых и кухнях, где могут найти себе пропитание вредители, нужно поставить устройство мощнее, чем в других комнатах. Потребуется более длительный срок, чтобы избавиться в таких помещениях от грызунов.

Домашние питомцы иногда ощущают некоторые частоты устройства. При этом они будут проявлять беспокойство, тревогу. Чтобы оградить домашних животных от нежелательного воздействия, следует изменить частоту излучателя.

1 На чем основывается работа?

В задаче устройства – создание высоких звуковых колебаний (частоты от 30 до 70 кГц), к которым чувствительны грызуны. Однако, если частота постоянная, то вредители могут адаптироваться. Поэтому частота ультразвука должна периодически меняться во всем диапазоне.

При работе прибора у особей наблюдается нарастание чувства опасности и тревоги, что заставляет их покидать насиженное жилище.

Особенности ультразвукового отпугивателя:

  1. При использовании отпугивателя запрещаются иные методы борьбы, например яды, основанные на приманке животных и разные ловушки. Потому как с данным прибором, который создает дискомфорт для грызунов, у них противоположное воздействие.
  2. Ультразвуковые волны отталкиваются от твердых предметов и поглощаются мягкими. Следовательно, в более свободном и просторном помещении прибор наиболее эффективен. Через стены ультразвук не проходит, поэтому в каждую комнату потребуется отдельный отпугиватель.
  3. Устройство на батарейках в неотапливаемых помещениях зимой применять не следует. Батарейки замерзнут при минусовой температуре.
  4. Для достижения максимального эффекта прибор должен работать беспрерывно в течение месяца.
  5. Отпугиватели во всех комнатах должны работать одновременно, чтобы грызуны не уходили из комнаты в комнату, а навсегда покинули дом.
  6. Для профилактики данное устройство не используют, поэтому его выключают после устранения всех вредителей.

Данные советы помогут отпугнуть крыс и мышей от жилья наиболее эффективно.

1.1 Преимущества аппарата

К плюсам стоит отнести:

  1. Ультразвук отпугивает вредителей, но не уничтожает.
  2. Не применяются химикаты и яд.
  3. Потребляет мало энергии и долго служит.
  4. Удобный экономичный способ в борьбе с грызунами.
  5. Для людей безопасен.

1.2 Как сделать устройство своими руками?

Для тех, кто знаком с электроникой, сделать ультразвуковой отпугиватель мышей и крыс своими руками не составит особого труда. В интернете можно найти множество подробных схем и видео по сборке данного прибора. Зачастую устройство состоит из:

  • резистров переменных и обычных – понижают в сети напряжение, регулируют уровень выхода ультразвука;
  • транзисторов – создают частотный контур;
  • конденсатора – сглаживает пульсацию тока в сети схемы;
  • выключателя (тумблер) – включает и выключает устройство;
  • пьезоизлучателя – производит ультразвуковые сигналы — главный элемент устройства;
  • диодов – защищают отпугиватель от неверного подключения к питанию;
  • элемента питания – крона либо блок питания.

Все детали и комплектующие можно приобрести в магазине радиолюбителя. Кроме этого понадобятся приспособления для спайки радиосхемы. Размеры отпугивателя компактные. Особая настройка прибора не потребуется. Возможно понадобится лишь подстроить частоты.

1.3 Этапы работы

Существует несколько вариантов сборки ультразвукового отпугивателя грызунов своими руками. Выбирать конкретную схему нужно исходя из мощности будущего устройства, имеющихся деталей, навыков в пайке и многого другого.

Однако, не зависимо от выбранного вами способа сборки, общий алгоритм действий будет следующим:

  1. Выберите чертеж отпугивателя, исходя из ваших личных потребностей.
  2. Купите необходимые радиодетали. Некоторые детали вы вполне сможете найти дома. К примеру, динамик можно выпаять из старого приемника или магнитофона.
  3. Подготовьте паяльник и вспомогательные вещества (олово, канифоль, флюс, кислоту и т.д.).
  4. Спаяйте основу ультразвукового отпугивателя – симметричный мультивибратор, согласно выбранной схеме.
  5. Подключите динамик и элемент питания. В динамике должен появиться слегка уловимый писк.
  6. Если писка в динамике нет, или он слишком сильный, нужно, соответственно повышать или понижать частоту устройства. Делается это при помощи повышения или понижения емкости конденсаторов на 0,1 мкф.

Простейшее ультразвуковое устройство для отпугивания грызунов готово. Чтобы сделать более сложный отпугиватель, который будет автоматически менять частоту колебаний, потребуется серьезное оборудование и немалые навыки в расчетах и пайке микросхем.

1.5 Что еще нужно знать?

В кладовых и кухнях, где могут найти себе пропитание вредители, нужно поставить устройство мощнее, чем в других комнатах. Потребуется более длительный срок, чтобы избавиться в таких помещениях от грызунов.

Домашние питомцы иногда ощущают некоторые частоты устройства. При этом они будут проявлять беспокойство, тревогу. Чтобы оградить домашних животных от нежелательного воздействия, следует изменить частоту излучателя.

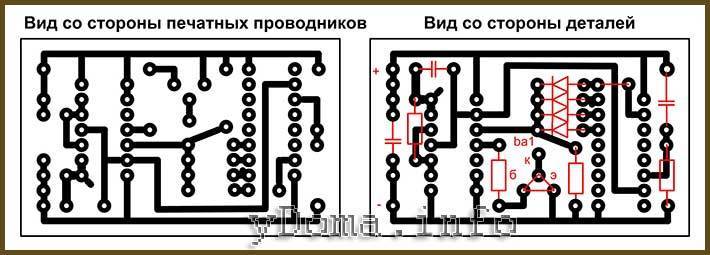

Печатная плата

В связи с отсутствием возможности изготовления печатной платы отпугивателя кротов с использованием химической технологии, был использован механический способ удаления участков медной фольги с фольгированного стеклотекстолита.

Расположение радиодеталей на печатной плате отпугивателя кротов приведено на фотографии ниже.

Внешний вид печатной платы для изготовления фотохимическим способом и расположение радиоэлементов представлен на фотографии ниже.

Плату можно сделать из фольгированного с одной стороны стеклотекстолита толщиной 1,5 мм.

Посетитель сайта, который представился Сан Санычем, любезно предоставил свой вариант отпугивателя грызунов, разведенной в графическом редакторе для разводки печатных плат Sprint-Layout 3.0R, за что ему огромное спасибо.

Как правильно выбрать прибор

Чтобы ультразвук против мышей был эффективным, важно уметь грамотно подбирать устройство. Первый параметр, требующий внимания – мощность

Этот показатель определяет диапазон аппарата.

Другие правила выбора отпугивателя:

  1. давление звука. От высоты параметра зависит эффективность. Лучшие показатели составляют от 110 дБ.
  2. Рабочая частота. Оптимальный параметр – 20 кГц.
  3. Область распространения. Диапазон излучения у современных приборов – 400-1000 м2.
  4. Вид электропитания. Рекомендовано выбирать ловушки, работающие от электричества. Это более эффективные, мощные отпугиватели от крыс и мышей. Также они отличаются большей зоной воздействия.

Подготовка материалов для монтажа отпугивателя

Для простого варианта сборки своими руками отпугивателя на батарейках вам потребуется набор радиодеталей:

  1. Пьезоизлучатель (на схеме — BQ1). Ключевой элемент радиосхемы воспроизводит УЗ-волны. Подойдёт любя модель. Например, из серии ЗП.
  2. Резисторы (R1-R5). Задают рабочие точки транзисторам, выполняют массу вспомогательных функций. Для отпугивателя будет достаточно 5 шт. обычных выводных элементов мощностью 0,25 Вт.
  3. Переменный резистор (R6). Регулирует частоту исходящих УЗ-волн. Подбирается в соответствии с номинальной мощностью пьезоизлучателя.
  4. Конденсаторы (C1-C2). Задействованы в формировании частотных контуров. Для отпугивателя используйте обычные выводные керамические элементы.
  5. Пара транзисторов (VT1-VT2). Усиливают электроколебания, формируют с другими деталями частотный контур. Используйте PNP-транзисторы: КТ361Б, 2T3307V, 2T3307A, КТ3107 и иные аналогичные.
  6. Диод (VD1). Вспомогательная деталь на случай нечаянной смены полярности при подключении. Например, КД503А.
  7. Движковый переключатель-тумблер за включения и выключения питания.

Устройство отпугивателя

Питание такого отпугивателя мышей осуществляется аккумуляторами или батарейками любого типа. Мощность — в пределах 1,5-12 В. Чем выше, тем сильнее будут УЗ-колебания аппарата. Если запланируете питание от батареи типа Крона, предусмотрите дополнительно специальные колодки для них.

Для защиты от кротов и грызунов можно приладить обычный капсюль из трубки старого стационарного телефона. Марка детали ТК-67-НТ, ТОН-2, ТА-56, ТА-56М или ТГ-7. Сопротивление обмоток должно составлять примерно 60 Ом. Такие элементы генерируют волны в частоте 300-3400 Гц. Сопротивление микросхемы внутри детали составляет 260±52 Ом (на уровне мощности 1000 Гц).

Что нужно

Не нужно тратиться на фабричные аппараты, так как сделать отпугиватель мышей и крыс вполне реально самостоятельно. Делать устройство можно на таймере ne555 или ne556n. Производить сигнал, который будет отпугивать грызунов, будут микрочипы. Для сборки прибора, работающего на ультразвуке, понадобятся следующие детали:

  • резисторы R1, R2 (для регулировки уровня выхода ультразвука) – по 2 шт.;
  • резисторы R3, R4, R5 (для уменьшения напряжения в электросети) – по 1 шт.;
  • конденсаторы С1, С2, С3 (для формирования частотного контура) – по 1 шт.;
  • транзисторы марок ГТ404, КТ361 и ГТ402 (для формирования частотного контура) – по 1 шт.;
  • диод – для защиты прибора при неправильном подключении к сети;
  • пьезоизлучатель – для производства ультразвукового сигнала;
  • динамик;
  • элемент питания;
  • тумблер для включения и выключения устройства.

Тайфун

Тайфун это не одно устройство от грызунов, а целая серия приборов, каждый из которых обладает определенными параметрами. Все эти устройства купить можно не только для квартир и собственных домов, но и для производственных зданий.

Цена на отпугиватель зависит от площади распространения выделяемых устройством волн. Цена на Тайфун 800 начинается от 1600 рублей. Данный электроприбор отличается следующими характеристиками:

  • Может использоваться в помещения площадью до 220 метров.
  • Имеет крепление на поверхности при помощи которого крепится на стенах.
  • Работает как от сети, так и от автомобильного аккумулятора.
  • Излучение опасного для крыс звука происходит широким лучом, что повышает эффективность работы устройства.
  • Тайфун работает в двух режимах. Беззвучный рекомендуется включать при использовании в помещениях, где живет человек. Звуковой режим обладает большей мощностью, но его применяют на складах, в подвалах, гаражах.
  • Цена на прибор зависит от его мощности. Если вам необходим отпугиватель крыс для небольшого помещения, то нужно приобретать Тайфун 600.

Прибор Тайфун достаточно прост в эксплуатации, после сборки его останется только подключить в сеть. После включения устройство примерно около двух секунд издает резкий сигнал, затем переходит в режим генерирования волн.

При включении в неотапливаемых помещениях необходимо ориентироваться на температурный режим эксплуатации. Крысы начинают покидать помещение примерно через четыре дня.

Конструкционной особенностью Тайфуна считается наличие микропроцессора, который постоянно изменяет длительность и частоту звуковых волн и этим самым не позволяет грызунам привыкнуть к ним.

Зачем нужна защита от птиц

Даже если человек любит птиц и положительно к ним относится, бывают ситуации, когда пернатых необходимо отпугивать. Это защита урожая от дроздов, скворцов, которые любят склевывать ягоды, мелкие плоды. Более крупные птицы могут причинить вред домашним животным – маленьким цыплятам – вороны или хищные коршуны любят их уносить к себе в гнездо. Весной ультразвуковой отпугиватель птиц не теряет актуальности, потому что непрошеные гости начинают склевывать почки с плодоносных деревьев, причиняя вред будущему урожаю.

Отпугиватель ворон

Безопасный для человека ультразвуковой отпугиватель птиц способен защитить не только посевы с урожаями, но и окружающие постройки. Так, вороны, коршуны или сороки любят садиться на линии электропередач, гнездоваться вблизи токопроводов, что приводит к замыканию и к выходу из строя подстанций. Решением этой проблемы в саду может стать применение биоакустических ловушек, которые отличаются тем, что не причиняют вреда ни самим животным, ни используемым их пользователям, но эффективно предотвращают возможность облюбовать птицами сложные устройства для своего поселения.

Ультразвуковой отпугиватель голубей

В условиях городской квартиры актуальной становится защита от голубей, которые любят жить на балконе, под ним, издавать очень громкие неприятные звуки по утрам, загрязняя все вокруг своими следами и остатками жизнедеятельности. Из-за того, что голуби привыкают к городскому шуму очень быстро, эффективным способом избавления от них становятся ультразвуковые или биоакустические отпугиватели, а также подручные варианты вроде бутылки-вертушки, нарезки из лент или отражения стеклянными осколками, установленные на поверхность подоконника.
